LWS輕型衝(chong) 擊機是軍(jun) 用標準中規定的試驗用儀(yi) 器，主要模擬船艦機械、設備和係統(以下統稱設備)在作戰中因可能遇到的水下爆炸、近距離脫靶炮火等產(chan) 生的強烈衝(chong) 擊，考核、評定船艦設備耐受強烈衝(chong) 擊的能力。衝(chong) 擊機采用提升機分別驅動擺錘和豎直錘到設定高度後自由落體(ti) 產(chan) 生衝(chong) 擊。

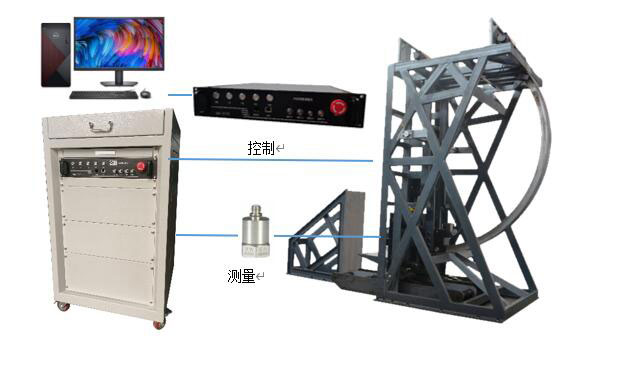

　　LWS輕型衝(chong) 擊機主要由機械台體(ti) 、控製測量儀(yi) 兩(liang) 部分組成，滿足GJB150、MIL-S-901E等相關(guan) 試驗標準對衝(chong) 擊試驗的要求。

一、技術參數

　二、部件介紹

　　LWS輕型衝(chong) 擊機通過鏈式卷揚機帶動落錘和擺錘上升，到達所設衝(chong) 擊高度，然後啟動刹車，確保衝(chong) 擊錘安全停留在所設高度後，釋放刹車，衝(chong) 擊錘自由下落，衝(chong) 擊砧台，能量由砧台直接或通過過渡架間接傳(chuan) 遞到試驗樣品上，傳(chuan) 感器同時將信號反饋給測量係統,並傳(chuan) 到分析軟件中，通過電腦顯示器顯示出來，完成一次衝(chong) 擊試驗。

　　機架由結構鋼焊接而成，作為(wei) 試驗機的主框架與(yu) 地基相連，用於(yu) 支持各分部件及被試件的安裝。

　　橫向反力牆是在試件進行水平側(ce) 向衝(chong) 擊時，起到緩衝(chong) 及限位作用。

　　簧組用於(yu) 衝(chong) 擊是的緩衝(chong) 隔振。

　　衝(chong) 錘分為(wei) 落錘和擺錘。落錘用於(yu) 豎直衝(chong) 擊試驗，由豎向提升機構提升，靠兩(liang) 根豎直的導杆導向。擺錘用於(yu) 水平衝(chong) 擊試驗，安裝在1524mm的擺臂末端，由水平提升機構提升，靠軌道導向。

　　提升機構以鏈式卷揚機作為(wei) 驅動以提升衝(chong) 錘，並由釋放機構控製釋放。

　　安裝板按照國軍(jun) 標要求設計，用戶可根據不同試驗要求進行選配。

　　三、控製測量儀(yi)

　　控製測量儀(yi) 選用我公司生產(chan) 的DRM-LWS係列控製測量儀(yi) ，技術成熟可靠，基於(yu) Windows操作係統開發的軟件界麵，操作簡單方便。

　　DRM-LWS係列衝(chong) 擊控製測量儀(yi) 主要用於(yu) 控製輕型衝(chong) 擊機台體(ti) 的動作過程，測量衝(chong) 擊過程中的加速度、脈衝(chong) 持續時間、速度變化量等衝(chong) 擊試驗參量，並能打印出所有的測量數據，具有界麵友好、操作方便、係統可靠等優(you) 點。

　　四、 使用環境

　　4.1 工作環境

　　電源要求：380V±10%，15kW;20V，50Hz，10A;

　　空間推薦布置(L×W×H)：6500×3000×5500(不含地基);

　　最小就位通道(W×H)：2500mm×5000mm;

　　溫度(℃)： 0～40;

　　濕度：≤95%;

　　地基要求：需要製作專(zhuan) 用地基，現場有5噸以上起重設備。
