1、產(chan) 品介紹設備主要功能及優(you) 勢：

1.1產(chan) 品概況

高剛度的四立柱電液伺服加載測試框架係統，滿足動態載荷範圍1～30MN，可以根據用戶需求定製加載載荷範圍或者定製加載空間的測試係統。

1.2 產(chan) 品優(you) 勢和技術特點

1.2.1、行業(ye) 標準

專(zhuan) 業(ye) 的電液伺服動態測試係統。

1.2.2、用途廣泛

數十種測試附件包括多點彎曲、壓盤和液壓助力夾具，可實現寬泛的測試應用。

1.2.3、準確/可重複

高質量的四立柱框架滿足係統測試對中與(yu) 剛度要求。

1.2.4、高性能

采用不同規格的液壓伺服配置滿足多樣化的性能需求。

高載荷測試係統指標及各係統組成

係統部件

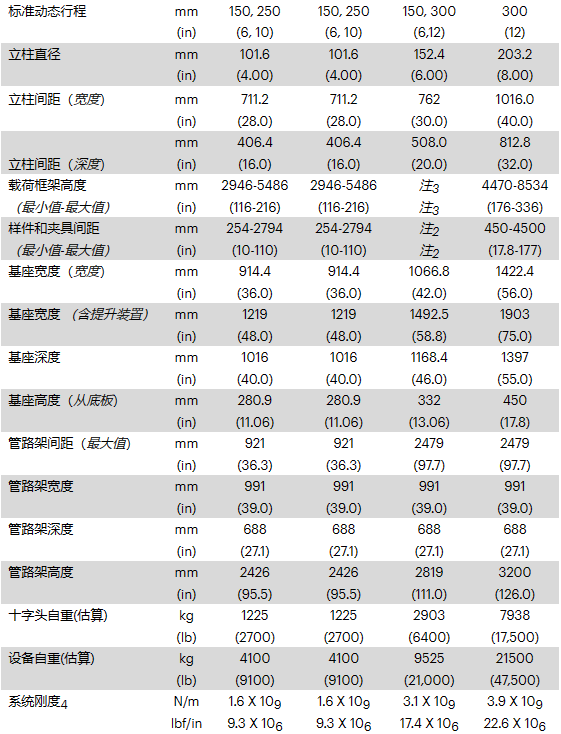

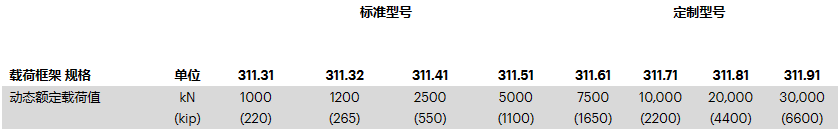

311四立柱加載框架參數規格



1.311.31和311.32型產(chan) 品為(wei) 作動缸完全收回時進行測量，MTS 311.41和311.51型產(chan) 品為(wei) 作動缸活塞杆中位時測量；

2.311.41型產(chan) 品150mm行程配置時為(wei) 300～3000mm(15.75-118.1in)，300mm行程配置時為(wei) 400～3385mm(13.31-133.3in)；

3.311.41型產(chan) 品150mm行程配置時為(wei) 3554～6154mm(140.0 -242.3in)，300mm行程配置時為(wei) 3720～6768mm(146.5-366.5in)；

4. 剛度計算時假定十字頭高度位於(yu) 2m處；
