一、產(chan) 品簡介：

　　高低溫整車試驗房可用於(yu) 確定電子產(chan) 品、組件、材料等在高溫、低溫、恒定溫度、溫度循環變化等條件下使用和儲(chu) 存的適應性;同時可進行主動式機罩開發試驗並能輔助驗證裝配狀態下安全氣囊/氣簾以及整體(ti) 式儀(yi) 表板等產(chan) 品在高溫、低溫條件下的爆破性能。

　　本試驗室采用日前合理的結構和穩定可靠的控製方式，使其具有外型美觀，操作簡便，安全、溫度控製精度高，是做好高低溫試驗、恒溫試驗、交變高低溫的理想設備。


二、產(chan) 品優(you) 勢和技術特點：

　　1、利用多路、環保節能(低噪音)的機械壓縮製冷係統。

　　該設備所有的材料、零件、部件、原料等無論是國產(chan) 或進口均采用環保產(chan) 品;根據機械壓縮製冷特性，采用雙級多路主旁路係統，多路主路、旁路可根據不同的工作狀況自適應選擇啟用，整個(ge) 控製由智能控製係統根據工況實現自動實現，改變了傳(chuan) 統的用溫控器控製加熱器抵消製冷量的方式 去控製冷量。從(cong) 而達到節能的效果，不僅(jin) 能耗隻占同類產(chan) 品的80%。也減輕了製冷壓空機的運行負載，減少設備的振動及噪音，提調控製精度。為(wei) 更好達到節能的效果，同時采用變頻技術，使製冷壓縮機的製冷輸出適應試驗室各種不同溫度變化速率要求，同時控製使用損耗功率達到節能效果。在整個(ge) 結構以及機械工作過程中的不同地方使用吸音、消音方式減少整個(ge) 設備噪音。

　　2、自主開發的多路、多級節流係統(製冷係統)。

　　本設備的製冷係統根據係統不同工況設計不同的毛細主路、旁路、通過智通控製係統根據工況自動控製，自動調節的毛細管節流係統，保證流量大小可調，達到了溫度變化的目的，而且溫度場變化均勻，溫度波動極小。

　　3、應用寬帶壓迫平衡調溫係統，通過快速收斂的PID自適應算法實現溫度的快速控製。

　　運用溫度調和室，靜壓腔再加上離心風葉的強迫式風管係統，保證冷熱充分的交換並均勻的通過頂部孔板均勻送風傳(chuan) 送到工作室(實驗區域)的每個(ge) 空間，達到溫度的均勻性;為(wei) 實現溫度的快速收斂，我公司與(yu) 韓國三元公司合作開發了專(zhuan) 用的、適用於(yu) 本公司的PID自適應算法，該控製方式在控製過程中根據溫度情況不斷修正控製，達到收劍快，溫度過衝(chong) 小，穩定性高的控製目的。

　　4、實現遠程可視化控製。

　　該設備配置人機管理界麵，觸模式自動化控製係統，實現自動控製;同時通過RS485通訊界麵實現與(yu) 遠程計算機的連接，實現網絡管理，遠程監控。整個(ge) 係統通過圖形化界麵，控製管理簡單快速，故障自動提示，圖形化提示故障節能並提出解決(jue) 方法，指導用戶快速排障。2、步入式高低溫試驗室性能指標及各係統組成


三、項目 說明

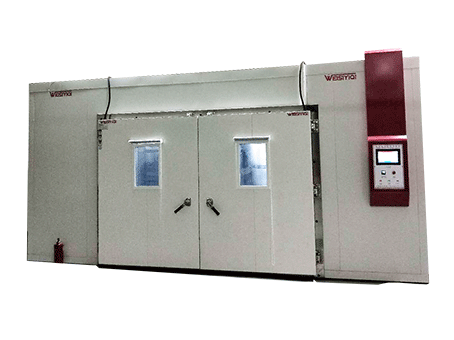

　　產(chan) 品名稱 步入式高低溫試驗室

　　型號 WS-GL-60000D

　　試樣限製 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗;儲(chu) 存腐蝕性物質試樣的試驗、儲(chu) 存生物的試驗、儲(chu) 存強電磁發射源試樣的試驗及儲(chu) 存

　　容積、重量和尺寸、噪音

　　標稱內(nei) 容積 60.0m3

　　內(nei) 箱有效尺寸 4000X2500X6000(mm)(寬X高X深) WXHXD(mm)

　　外箱有效尺寸 約4200X2800X8000(mm)(寬X高X深) WXHXD(mm)(高度不含電機高度，深度不含門外導軌長度)

　　重量 約5000㎏

　　噪音 70db以內(nei) (離機台正麵1米並離地麵1.2米處測量)

　　功率、電流和供電電源

　　較大安裝功率 約115KW

　　較大電流 約110A

　　供電條件和電源

　　3￠380VAC±10%,50Hz 三相四線製N +保護接地

　　電壓允許波動範圍：10%

　　頻率允許波動範圍：(50±0.5)HZ

　　保護地線接地電阻小於(yu) 4Ω

　　要求用戶在安裝現場為(wei) 設備配置相應容量的空氣或動力開關(guan) ，並且此開關(guan) 必須獨立控製本設備使用

　　性能指標

　　功能要求 1.(空氣)室內(nei) 空間製冷、加熱;

　　2.根據溫度設定，室內(nei) 空間達到設定溫度

　　測試環境條件 環境溫度為(wei) +25℃、相對濕度≤85%、試驗箱內(nei) 無試樣條件下測得的數值。

　　滿足試驗標準

　　測試方法 1. GB2423.1-2008/IEC6008-2-1-2007電工電子產(chan) 品環境試驗第2部分：試驗方法 試驗A：低溫

　　2. GB/T 2423.2-2008 電工電子產(chan) 品環境試驗 第2部分：試驗方法 試驗B：高溫

　　3. GJB150.3A-2009 高溫試驗方法

　　4. GJB150.4A-2009 低溫試驗方法

　　5.GB/T 10589-2008 低溫試驗箱技術條件

　　溫度範圍

　　溫度範圍 溫度範圍：-40～+90℃

　　濕度要求 相對濕度保證在10%～70%RH(溫度0～50℃)，隻顯示不作控製

　　控製精度 溫度分辨率：0.01℃ 溫度均勻度：≤2.0℃

　　溫度偏差： ±1℃ 溫度波動度：±0.5℃

　　溫度過衝(chong) 恢複時間：≤15min

　　溫度偏差：±1℃(中央試驗區域： 5000mm(L)X2000mm(W)X2000mm(H))

　　±2℃(其他區域);

　　升降溫速率 (空載) -40℃→+90℃全程升溫速率≧3 ℃/ min

　　+90℃→-40℃全程降溫速率≧1 ℃/ min

　　升降溫速率

　　(負載2T試驗車輛) 23℃→+90℃ ≤ 60 min

　　+23℃→-40℃ ≤ 90 min

　　注：以上性能指標是在環境溫度為(wei) +25℃，水溫在28度，相對濕度≤85%、無試樣條件下測得的數值。

　　結構特征

　　箱體(ti)

　　試驗室結構 組合拚裝板，可拆卸式結構，方便現場安裝。底部槽鋼架支撐

　　外裝材料 彩鋼板φ=0.8mm

　　內(nei) 裝材料 不鏽鋼板SUS304φ=0.8mm

　　庫體(ti) 厚度 100mm保溫材料為(wei) 硬質聚氨酯泡沫

　　電動運輸平台 1、運輸平台寬*長=2600*5000mm，承載2.5T試驗車輛，輪距2.5～3m，箱門打開至運輸平台到位全程時間≤30s;

　　2、運輸平台上配置有試驗車輛輪胎鎖緊裝置，防止汽車在靜態情況下發生側(ce) 移或前後移;

　　3、運輸平台通過牽引杆，由傳(chuan) 動係統控製牽引，在導軌上實現進出工作室的功能;

　　4、門外導軌長度是6米，軌道下沉與(yu) 地麵平齊，並且能保證軌道與(yu) 大門交接處的密封。

　　5、動力源和運輸平台一起運動，運輸平台運動進入工作室到位後，觸碰行程開關(guan) 立馬鎖止;運輸平台運動退出工作室到位後，觸碰行程開關(guan) 亦立馬鎖止

　　照明燈 1、試驗室頂部普通照明燈、側(ce) 麵照明燈排、箱體(ti) 外移動照明燈均要求防潮、防爆;2、側(ce) 麵防爆照明燈排，用於(yu) 高速攝像拍攝，可總控和分控，並且具有手動調節功能，每套照明燈排，配有支架，高度可調，照明燈排座可以360度旋轉節，可沿X、Y、Z軸調節;在3000mm(L)X2000mm(W)X2000mm(H)試驗區域內(nei) ，距離光源0.5米處照度不低於(yu) 4萬(wan) LUX;

　　3、箱體(ti) 外配2盞1200W移動照明燈，進口*品牌

　　4、燈在電腦上無法控製隻能說有一個(ge) 調光台可以控製

　　就是說有一個(ge) 控製台，可以在燈以外的房間控製

　　就像電視台演播室一樣,有個(ge) 控製室.

　　底板負重 1、底板：厚度=3mm SUS304防滑不鏽鋼板;

　　2、工作室內(nei) 部底部對應運輸平台導軌位置承重做特殊加固處理，確保運輸平台能夠負重2T試驗車輛情況下，還能自由進出工作室;

　　3、室內(nei) 導軌和室外導軌對接，底部地板保溫層內(nei) 有枕木承重結構進行承重支撐，較大均勻載重量滿足2T的試驗車輛，而底部不變形

　　排氣係統 1、工作室頂部安裝有進排氣風門，較大排氣量2000m3 /h，風門由汽缸驅動實現開啟或關(guan) 閉，通過操作麵板上的相應按鈕開關(guan) 手動控製，排氣時無需打開箱門，要求設有自動開關(guan) 進氣孔，開關(guan) 進氣孔平時處於(yu) 關(guan) 閉狀態;

　　門的材質 同庫房板

　　門的厚度 100mm保溫材料為(wei) 硬質聚氨酯泡沫

　　電動門 1、有效淨空尺寸W2800*H2500mm，開門時間≤ 4 S，具有良好的密封和防露裝置;

　　2、電動雙開門，防反鎖。可手動控製，程控(能一鍵完成：電動雙開門打開→運輸平台到位→箱門關(guan) 閉的操作)

　　防爆觀察窗 1、門上2個(ge) 觀察窗(在門上各有1個(ge) 寬400mmX高900mm的導電膜防爆防霧鋼化玻璃觀察窗)，拍攝窗口下邊緣距離運輸平台表麵0.5m;

　　2、側(ce) 麵4個(ge) 觀察窗：在左右側(ce) 麵上各設有2個(ge) ，尺寸W1400*H1000mm的導電膜防爆防霧鋼化玻璃觀察窗，拍攝窗口下邊緣距運輸平台表麵0.5m。

　　3、共6個(ge) 觀察窗，要求具有除霜除霧功能，便於(yu) 拍攝，且能承受氣囊蓋板飛出時產(chan) 生的衝(chong) 擊力而不發生破裂，蓋板質量100g，飛出速度8m/s

　　測試引線孔 2個(ge) 測試孔，尺寸：φ100mm,在工作室左右側(ce) 麵，位置待客戶確定

　　氣壓平衡裝置 設備頂部裝配有6組氣壓平衡裝置，確保工作室內(nei) 外壓力平衡

　　排水裝置 工作室內(nei) 部底部開6組地漏，以便於(yu) 工作室內(nei) 部冷凝水順利排到室外

　　空氣調節通道 內(nei) 置空氣間、循環風道及不鏽鋼循環風機，通過頂部背葉窗及散流器，風均勻的從(cong) 頂部吹出，將調和室中調和好的溫度散發到測試空間，從(cong) 而達到均勻的控製溫度的目的

　　控製麵板 韓國進口TEMI2700型液晶觸摸式可編程式控製製器

　　照明燈開關(guan) 、總電源開關(guan) 、RS-232通訊界麵

　　機械室 製冷機組、排風機、排水裝置、水蒸氣出口

　　配電控製櫃 總電源斷路器、控製器、配電板、散熱風機、超溫保護器

　　加熱係統 采用鎳鉻電熱合金加熱器P.I.D控製加熱從(cong) 而達到溫度平衡

　　冷卻係統 熱交換器：采用水冷式冷凝器

　　運輸方式 機械室整體(ti) 運輸，庫體(ti) 散件打包運輸

　　電氣控製係統

　　1、控製係統：試驗箱控製係統與(yu) 箱體(ti) 分離，布置於(yu) 主控製室內(nei) ，控製室與(yu) 箱體(ti) 距離為(wei) 10米;

　　2、具有報警和緊急急停等方便操作和安全防護功能，緊急急停控製按鈕有兩(liang) 處，一處位於(yu) 箱體(ti) 上，一處位於(yu) 主控製室內(nei) 。

控製器 #FormatImgID_0# 進口控製器,分別控製溫度及濕度

　　韓國SAMWON，彩色觸摸屏控製TEMI2700

　　畫麵顯示功能 .溫濕度設定(SV)實際(PV)值直接顯示

　　.可顯示執行程序號碼,段次,剩餘(yu) 時間及循環次數, 運轉時間顯示

　　.程序編輯以及圖形曲線顯示

　　.具單獨程序編輯畫麵,每頁可輸入4個(ge) 段次溫濕度,時間

　　.定點或程序動作狀態顯示

　　.語言轉換可以切換中文/英文

　　7.5真彩顯示屏幕

　　程序容量及

　　控製功能 .可使用的程序量:較大120組,1個(ge) 程序可由1~100段次組合而成

　　.可使用的記憶容量:1200 SEGMENTS

　　.可重複執行命令:每一個(ge) 命令可達999次

　　.程序斜率設定可由時間軸來設定

　　.程序間每段較大可設定99小時99分鍾，最小一分鍾，可設定聯結使用

　　.具有編輯,清除,插入等功能

　　.具4組時間信號輸出控製(可控製待測物ON/OFF動作)

　　.具有9組PID參數設定

　　.程序執行中具有跳段,保持功能

　　.熒幕可作背光調整,可設定背光時間

　　.熒幕顯示保護功能可做定時或手動關(guan) 閉設定

　　.程序複製,COPY, 連接功能,編輯實驗標題等程序編輯功能

　　.PID自動演算和FUZZY控製功能

　　.具有斷電程序記憶,複電後自動啟動並接續執行程序功能

　　.具有預約啟動及關(guan) 機功能

　　.具有日期,時間調整功能

　　.按鍵及畫麵鎖定(LOCK)功能

　　RS-232

　　通訊界麵 .可連接計算機顯示曲線,資料獲取

　　.可做為(wei) 監控及遙控係統

　　.可做多台機器同步控製

　　SD存儲(chu) 卡 用於(yu) 存儲(chu) 試驗資料及試驗曲線，標準存儲(chu) 量為(wei) 2G,可擴充至4G

　　設定方式 中/英文界麵、觸摸式輸入

　　運行方式 程序方式 / 定值方式

　　設定範圍 較大溫度範圍上下限5℃

　　顯示分辨率 溫度：0.01℃;濕度：0.1% ;時間： 1min;

　　斷電記憶功能 可設定斷電恢複模式為(wei) ：熱起/冷起/停止

　　預約開機功能 可隨意設定開機時間，打開電源後時間到機台自動運行

　　溫度測量體(ti) PT100型鉑電阻

　　曲線記錄功能 具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間;較大記錄時間為(wei) 60天(當采樣周期為(wei) 1.5min時)

　　軟件使用環境 IBM PC兼容機，PⅡ以上CPU，128M以上存儲(chu) 器，簡體(ti) 中文Windows2000或簡體(ti) 中文 WindowsXP作業(ye) 係統

　　設定範圍 溫度：根據設備的溫度工作範圍調整(上限+5℃，下限-5℃)

　　輸 入 鉑電阻/DC 1～5V輸入

　　附屬功能

　　(標準配置) 故障報警及原因、處理提示功能

　　斷電保護功能

　　上下限溫度保護功能

　　製冷係統

　　製冷方式 為(wei) 了保證試驗室降溫速率和較低溫度的要求，本試驗室采用一套二元複式製冷係統，複迭式係統包括一個(ge) 高溫級製冷循環和一個(ge) 低溫級製冷循環，熱量交換通過蒸發冷凝器實現

　　製冷壓縮機 采用進口低溫壓縮機

　　冷凝器 水冷式換熱器

　　蒸發器 翅片管式換熱器

　　蒸發冷凝器 不鏽鋼釺焊板式換熱器

　　節流裝置 熱力膨脹閥、毛細管

　　製冷機控製方式 控製係統的PLC(可編程邏輯控製器)根據試驗條件自動調節製冷機的運行工況

　　壓縮機回氣冷卻回路

　　能量壓力調節閥

　　製冷劑 采用臭氧耗損指數為(wei) 0的環保製冷劑R404A+R23

　　製冷係統特點

　　A、 全係統管路均作通氣加壓22kg檢漏測試。

　　B、 加溫、降溫係統完全獨立。

　　C、 配有本公司專(zhuan) 業(ye) 技術特點，防高溫高壓氣流同流開冷機損壞係統。

　　D、 所有冷凍係統動作程序，完全由微電腦控製器控製。

　　E、 壓縮機底部有接水盤，能夠將結霜產(chan) 生的凝露水收集起來。

　　F、 壓縮機自帶PTC溫度傳(chuan) 感器，當壓縮機超溫時，實現超溫保護。

　　G、 壓縮機自帶油壓保護器，實現壓縮機油壓保護。

　　H、 高低壓保護裝置，在設備工作過程中對製冷劑的壓力進行監控，一旦製冷劑壓力高於(yu) 係統的極限壓力或低於(yu) 係統所設定的較低壓力，立刻發出報警，並切斷電源，直到故障排除。

　　I、 製冷係統全使用進口品牌配件，質量可靠，保證係統的穩定性。

　　安全保護係統

　　項目 說明

　　製冷係統 壓縮機過熱、過流、超壓保護、冷卻水缺水保護等

　　試驗箱 極限超溫，風機、電機過熱繼電器

　　電源 漏電保護，超載及短路保護

　　使用條件

　　由用戶保證下列各項條件：

　　環境條件 設備環境溫度應保持5℃～+35℃以內(nei)

　　相對濕度：≤85%

　　對儲(chu) 存環境的要求 設備環境溫度應保持0℃～+45℃以內(nei)

　　當環境溫度低於(yu) 0℃時，(設備長時間停止)應將設備存留的水排放幹淨，以免管道內(nei) 的水結冰漲壞管道

　　安裝場地要求 1、請客戶確認，安裝設備位置所需尺寸

　　2、試驗箱左右及後側(ce) 壁板距離牆壁不得小於(yu) 800mm，正麵距離牆壁距不得小於(yu) 6000mm

　　3、設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。
