說明：技術參數 產(chan) 品名稱 高加速壽命試驗台 1. 試樣限製 本試驗設備禁止： 易燃、爆炸、易揮發性物質試樣的試驗及儲(chu) 存 腐蝕性物質試樣的試驗及儲(chu) 存 生物試樣的試驗或儲(chu) 存 放射性物質試
| 產品名稱 | 高加速壽命試驗台 |
| 1. 試樣限製 | 本試驗設備禁止： 易燃、爆炸、易揮發性物質試樣的試驗及儲存 腐蝕性物質試樣的試驗及儲存 生物試樣的試驗或儲存 放射性物質試樣的試驗及儲存 劇毒物質試樣的試驗及儲存 試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存 |
| 容積和尺寸 | |
| 標稱內容積 內箱尺寸 | 2.0 m3 W1400XH1000XD1400m |
| 2. 振動台麵尺寸 | 1000mmX1000mm |
| 3. 整體外形尺寸 | 寬2000mm，長2800mm，高2700mm |
| 4. 內箱材質 | 不鏽鋼板 ( SUS # 304 ) |
| 5. 外體材質 | 冷軋鋼板，酸洗磷化表麵靜電噴塑，防鏽防腐 |
| 6. 測試孔 | 可外接測試電源線及信號用 ( φ100 )，在箱體左側或右側 |
| 7. 保溫層 | 保溫絕緣層耐燃防火PU＋隔熱玻璃棉(保溫層厚 100mm) |
| 8. 箱體與振台的連接 | 底部與振動台之間采用柔性矽膠布密封； |
| 9. 箱門 | 雙開門，采用前後開門的方式 |
| 10. 箱門防結露 | 采用電伴熱裝置，防止水氣凝結 |
| 11. 控製櫃 | 在箱體的右側 |
| 12. 排氣口 | 箱體頂部有排氣口，由用戶接入總排風管內，防止氮氣積累在箱內並擴散到箱外而發生意外 |
| 性能 | |
| 12.1. 測試環境條件 | 環境溫度：
+5℃～+35℃ 相對濕度≤85%RH 循環冷卻水溫≤+30℃（不結冰）、循環冷卻水供水壓力為0.32 MPa～0.45MPa 試驗箱內無試樣（另有說明除外） |
| 12.2. 測試方法 | GB/T5170.2-2008 溫度試驗設備 |
| 12.3. 溫度範圍 | －100～+200℃ |
| 12.4. 溫度波動度 | 1.0℃(機械製冷模式時) |
| 12.5. 溫度偏差 | ≤±2.0℃(機械製冷模式時) |
| 12.6. 溫度均勻度 | ≤2℃(機械製冷模式時) |
| 12.7. 溫度變化速率 | ≧70℃/min |
| 12.8. 振動方式 | 隨機振動（氣動） |
| 12.9. 頻率範圍 | 10Hz~10kHz，主要能量集中在8000Hz以內（如對振動做頻譜分析，8000 Hz以下集中了大部分的能量） |
| 12.10. 振動量級 | 高可達100Grms（空台麵） |
| 12.11. XYZ振動量一致 | ±50%（80g） |
| 12.12. 9點振動量一致性 | ±50%（80g） |
| 12.13. 氣錘數量 | 12個 |
| 12.14. 較大負載 | ≧180kg |
| 12.15. 工作噪聲 | A聲級≤82
dB(A) (大門前1m離地麵高度1.2m處，自由空間中) 在試驗箱外建立隔音房可實現A聲級≤65dB(A) |
| 12.16. 控製方式 | 多軸控製 |
| 12.17. 振動台接口 | 柔性密封接口，振動台和箱體為一體，不用盲板 |
| 13. 運輸 | |
| 外形尺寸 | 試驗箱主體結構為整體式外形尺 |
| 14. 使用條件 由用戶保證下列各項條件 | |
| 14.1. 場地 |
地麵平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵 附近沒有強電磁輻射源 場地地麵承重能力：不小於800kg/m2 設備周圍留有適當的維護空間 |
| 14.2. 環境條件 |
溫度：+5℃～+35℃ 相對濕度：≤85%RH 氣壓：86 kPa～106kPa |
| 水管接頭 其 他 |
製冷機上備螺紋接頭1對（ 水冷型） 符合GB 50050-1995 工業循環冷卻水處理設計規範 建議水路上安裝靜電水處理器（除垢、滅藻） （如果使用空調係統的冷凍循環水，請用戶預先申明） |
| 14.3. 壓縮空氣 | 0.7 MPa，流量1m3/min 配冷凍式幹燥機、空氣濾清器等 經常規除塵、去水、冷凍幹燥的空氣就可滿足要求 |
| 14.4. 電源 |
AC(380±38)V (50±0.5)Hz 三相四線+保護地線 保護地線接地電阻小於4Ω；TN-S方式供電或TT方式供電 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，並且此開關必須是獨立專門供本設備使用 |
| 電源容量 | 135Kw |
| 14.5. 對儲存環境的要求 | 設備不工作時，環境的溫度應保持0～+45℃（不結冰）以內 |
| 溫度保護上下限 | |||
| 模式選擇 | |||
| 七、安全保護係統 | |||
| 漏電保護 | |||
| 相序/缺相保護 | |||
| 防超溫保護 | |||
| 鼓風電機過載保護 | |||
| 八、試驗箱的使用條件 | |||
| 安放地點要求 | 無陽光直射，附近無易燃、易爆物品，無腐蝕性物品或其他汙染源； | ||
| 無強磁場幹擾； | |||
| 有地漏，排水流暢 | |||
| 通風良好但不能有強風直吹； | |||
| 被測試品要求 | 試品為非易燃易爆、腐蝕性及放射性物質； | ||
| 環境溫度 | +5~+35℃ | ||
| 環境濕度 | ≤85%R.H | ||
| 液氮接口 | 1" | ||
| 電源 | 380±38V；50±0.5Hz，250A | ||
| 九、試驗箱的主要配置 | |||
| 項目 | 部件名 | 選用 | 備注 |
| 結構部件 | 內膽 | SUS 304不鏽鋼 | |
| 循環風機 | 不鏽鋼長軸電機 | ||
| 鎳鉻合金電加熱器 | 上海 | ||
| 外殼 | 冷軋鋼板 | 表麵靜電噴塑 | |
| 電氣元件 | 觸摸屏 | Proface | |
| 可編程控製器 | 西門子PLC | ||
| 漏電斷路器 | ABB | ||
| 交流接觸器 | 施耐德 | ||
| 固態繼電器 | 瑞士佳樂 | ||
| 測溫元件 | T型熱電偶 | ||

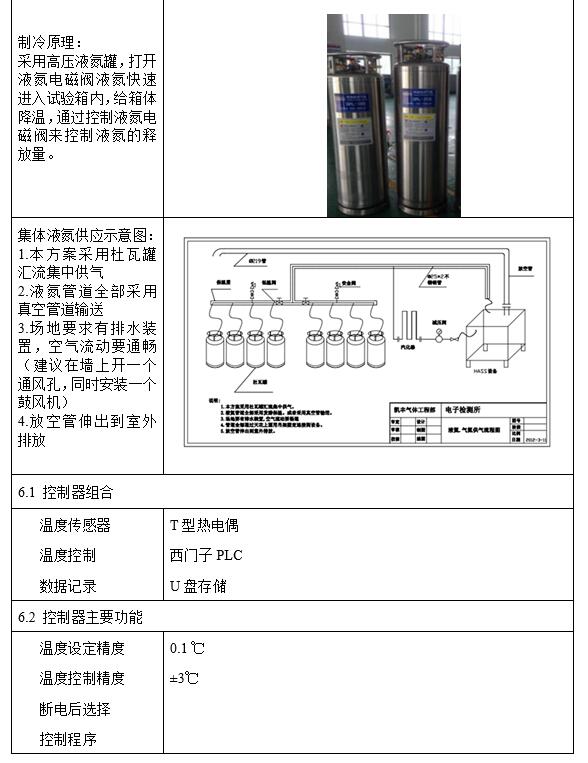

| 製冷部件 | 電磁閥 | 液氮低溫型 | |
| 十、隨機技術資料及附件 | |||
| 技術資料 | 產品合格證 | ||
| 保修卡 | |||
| 使用說明書一份 | |||
| 電氣原理圖一份 | |||
| 附件 | 易損件一套 | ||
| φ100矽橡膠測試孔塞，1個 | |||
十一、係統配置：
| 振動部分 | |
| 結構 | 空心台麵結構 |
| 材料 | 鋁合金 |
| 規格 | 1000X1000mm |
| 安裝孔材料 | 嵌入式不鏽鋼螺紋套 |
| 安裝孔分布 | 100X100mm網格狀分布 |
| 安裝孔尺寸 | M10(可定製其他尺寸螺紋孔) |
| 台麵重量 | 200kg（含8個氣錘質量） |
| 氣錘機構 | 階梯式活塞氣錘 |
| 安裝個數 | 8 |
| 氣錘種類 | 高低頻兩種 |
| 安裝位置 | 位於振動台底部 |
